水电安装设计图片大全（水电安装布置图）

100平改水电一般多少钱毛坯房水电走线安装图

新房、毛坯房还是二手房装修，水电改造是必不可少的工程项目之一。因此，在装修房子时，大家需要了解水电改造的费用。对于100平方米的房子，水电改造的价格大约在5000至6000元之间。下面我们来详细了解100平米改水电的一般费用。

在中国大陆地区，一般来说，改造100平米的毛坯房的水电费用大约在5万元至3万元之间。

制作水电走线设计图的费用一般在1000元至2000元之间，具体价格还会受到设计师经验和地区差异的影响。接下来是水电改造的具体费用。水电改造包括水管、电线、开关插座等的安装和布线。根据不同地区的市场价格，水电改造的费用大致在每平方米200元至300元之间。

平方水电改造价格 开墙挖槽 首先的开水、电线槽，其长度为65-85米，水和电都是要埋在墙里面的，市场上的砖混结构的开槽人工费是在10到15元左右。水管 水管一般用的是PPR水管，一般来说每套做下来人工费应该是在150-300元不等，假如是一厨一卫的话需要60-70米水管。

暗管：35元 /米；明管：25元/米；材料：PVC线加厚冷弯管，电线。（注：以上价格来源网络，仅供参考）毛坯房水电走线安装图 走顶 水电走顶的方法，方便出现故障更容易维修。但水管长时间暴露在空气中，受水流压力的影响，会缩短它的使用寿命。

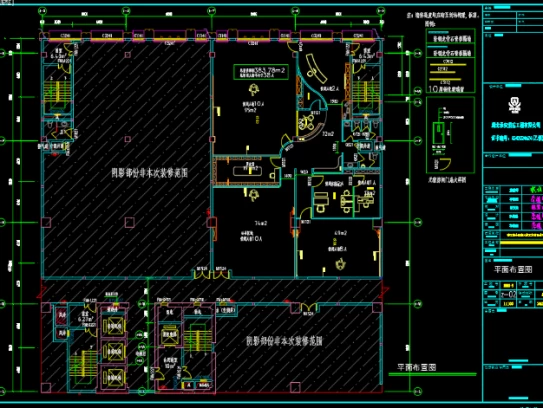

水电安装施工图纸怎么看

1、看懂水电安装图纸的方法如下：了解图纸符号：基础符号：例如SC代表焊接钢管，PC代表PVC聚乙烯阻燃性塑料管，CT代表桥架，MR代表金属线槽，PR代表塑制线槽等。敷设方式：如WC代表沿墙暗敷设，WS代表沿墙明敷设，CC代表沿顶板暗敷设，F代表暗敷在地板内，CE代表沿顶板明敷等。

2、对照平面图和系统图：通过比较这两类图纸，理解管道的走向、不同位置的内径大小、管道分配水点的位置及其标高。 关注排水和用水设施：在阅读给水设施时，需注意相应的排水措施和用水设施，并评估它们之间的配合是否合理。

3、水施图(给排水施工图)①看总说明：从图纸上我们可以看出预埋套管的型号和材料。例如板和水池应该使用柔韧性较好的防水套管，其他地方应该使用普通套管或是坚硬性防水套管。②看系统图：通过图纸可以了解套管的安装标准以及直径大小。

4、初步浏览水电安装施工图纸，以获得整体概念。图纸通常包括封面、目录、设计说明、系统图、照明平面图、弱电平面图以及埋管和排水管井的详细图样。 仔细阅读设计说明部分，确保每个字都理解清楚，必要时可以记录下来，以便于日后参考。如果信息量较大，难以记忆，可以整理成笔记，便于随时查阅。

5、建筑水电施工图纸的查看方法 理解图纸基本构成：图纸目录：首先浏览图纸目录，了解整套图纸的构成，包括平面图、系统图、大样图等。设计说明：仔细阅读设计说明，了解工程概况、设计依据、施工要求等关键信息。

2023水电安装的标准尺寸(阳台篇)HJSJ

年水电安装的标准尺寸如下：插座安装高度： 洗衣机：单独预留1个插座，高度为1200mm。 洗衣机与干衣机叠放：预留2个插座，高度为1350mm。 壁挂式洗衣机：预留1个插座，高度为1350mm。 燃气式热水器：预留1个插座，高度为1500mm。

- 滚筒式洗衣机水龙头安装高度应为600-700mm，与洗衣机水平距离应为100mm。- 翻盖式洗衣机水龙头安装高度应为1100-1200mm。- 洗手柜给水点（角阀）安装高度应为300-400mm。- 拖把池水龙头安装高度应为600mm。- 壁挂式洗衣机水龙头安装高度应为1100-1200mm。

给水点安装尺寸：卫生间给水点包括坐便器、蹲便器、小便器、洗漱盆、淋浴花洒、浴缸和储水式热水器等，安装尺寸如下：坐便器给水点（角阀）：安装高度宜为离地250~300mm，与坐便器水平尺寸宜为100mm。蹲便器给水点（角阀）：安装高度宜为离地300~400mm。

阳台一体式洗衣柜的尺寸设计可以参考以下建议：洗衣机预留尺寸 滚筒式洗衣机：通常需要预留600mm×650mm×850mm的空间，并四周内空预留40mm以上活动空隙，背面预留50mm空间。 翻盖式洗衣机：尺寸预留为520mm×540mm×920mm，同样需要考虑四周和背面的预留空间。

窗台防护高度标准规定 依据《民用建筑设计统一标准》和《住宅设计规范》的条款，窗台与阳台栏杆尺寸需满足特定要求。当临空高度在24米以下时，栏杆高度应设定为05米；若临空高度超过24米，则栏杆高度不得低于1米。当窗台距离楼面或地面的净高小于0.9米时，应设置防护设施。

新手怎么学看水电安装图纸毛坯房水电走线安装图

水电设计说明看水电图纸的时候，首先要看的是设计说明，这一点非常的重要，它直接反应了设计负责人对工程设计的指导思想和设计方案。包括工程概括、国家现有规范标准，以及安装要求。

结合土建看看电路施工图要结合土建看，其中要看房间尺寸，墙身尺寸，筏板厚度，找平层厚度，保温属内保温还是外保温，保温层厚度，内外墙装饰层厚度；结构梁的大小，预埋套管大小是否合理，建筑标高是多少，水电设施安装后房间使用高度有没有影响。这些数据都有了之后才能准确的进行预埋、预留、制作加工。

毛坯房水电走线布局方法 卧室布线 卧室主要需要布置4支路线：电源线、照明线、空调线、电视线。电源接口应预留在床头柜附近、梳妆台、书桌附近。一般家庭的卧室灯具通常不止一个，因此一定要安装分控器，开关应采用双控，分别设置在进门处和床头柜附近。

主线路箱：位于房屋入户处，用于接入电力供应，包括总开关、熔断器和电能表等设备。客厅电路：主要布置在墙壁和地面上，包括插座、开关和照明设备等。卧室电路：布置与客厅电路类似，根据实际需求安装插座和开关。厨房电路：需要安装独立的插座、照明设备和电磁炉等。

综合看施工地点的平方面图、立体图以及剖面图，对照现场设置，把发生立体变化的地方在图纸上标注清楚。这样，图纸上难以理解的东西就看懂一大半了呢。检查验收 最后再进行检查与验收，将施工的缺点标注在图纸上。以此，我们便可以更容易看懂水电施工图纸了。
