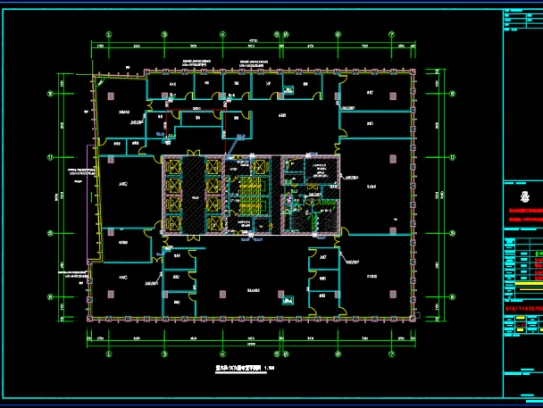

家装水电平面图纸（家装水电图纸图例）

家装水电验收注意事项

家装水电验收注意事项主要包括以下几点： 验收水路：试压与水卸压：需进行多次试压，确保管道无漏水。先打开水阀，从管道最低处灌水排气，然后拧紧试压泵开关，封闭总进水阀升压，检查接头处是否漏水。不同材质的管道试压时间不同，如焊接管需半小时，非焊接管需4小时。

家装水电验收的标准及注意事项如下：电路改造工艺标准 墙面开槽深度：墙面开槽的深度应为埋设管线直径的5倍，过深易损坏墙体，过浅则容易开裂。线管固定：墙接头处应使用专门的锁母固定，并用胶水打胶，确保线管不会松动。线盒走线：强电与弱电之间应保持15到20公分的间距，以避免信号干扰。

家装水电验收的注意事项主要包括以下几点：选择合适的施工工人：专业性和信誉：应到专业的劳务市场寻找施工工人，优先考虑那些常年从事家庭装修的工人或“包工头”，他们的信誉和施工技术通常更可靠，甚至可能优于一些家装公司。

强弱电分离：强弱电线路应清晰分开，避免交叉布局，以防止弱电信号受到干扰。水电验收注意事项： 电路验收：检查电路开槽深度是否符合标准，弯管器固定是否牢固，线管连接处是否有锁母并涂有胶水。 线盒验收：检查线盒间距离是否适宜，强电与弱电线盒间距离是否达到要求。

水电图怎么画

1、首先，绘制房屋的平面布局图。标注出墙体、门窗的位置。然后，根据房屋的实际情况，确定电路和水路的走向。在图上用铅笔轻轻勾勒出电路和水路的路径。详细绘制水电线路 在框架的基础上，详细绘制电路和水路的线路。对于电路部分，要区分强电和弱电，标注出插座、开关、照明等设备的位置。

2、在工程制图中，需要遵循水电的行业标准。画画的时候，每个部分都要清晰明了，让人看得懂。还要考虑开关插座的安装区域，比如插座在桌子上面还是下面，开关的位置，一般在3米以外，有子女的家庭也应特别注意一下。画的时候可以边画边修改细节不好的部分。

3、装修水电图怎么画 水电图主要处理电力对象，包括照明系统等供配液行电系统，如插座线、照明线路、动力线等线路。目前软件中已有强电器材的布置，例如插座、宴裤强电箱、灯具等。先从左侧素材库中将需要布置的强电器材拖动至房屋内，注意吊灯会自动吸附在屋顶。

新房装修时水电怎么走

1、施工规范：无论水电走上面还是走下面，都应遵循一定的施工规范。例如，使用专用的PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母等。特殊情况：在某些特殊情况下，如地面不适合开槽或需要避免破坏地面结构时，可以考虑水电走上面。但需注意，这种情况下必须确保吊顶或装饰物的稳固性和美观性。

2、新房装修时，水电线路的最佳布局方式是采用“点对点”的走线方法，并确保所有电线均入墙安装。以下是具体解释： “点对点”走线方法： 高效布局：“点对点”意味着电线直接从电源点连接到用电点，减少了不必要的线路长度和转弯，从而节约了材料和成本。

3、走线有二种走法：走顶和走地。走地施工比较简单，材料比较少，价格比较低，但是焊接水管都是人为工程，万一水管没有焊接到位导致漏水，就需要敲地板等等，且后期维修麻烦。走顶唯一的好处就是一旦漏水可以第一时间发现，发现得早，损失就少，也方便维修，不过前期费用走顶比走顶要高。

4、新房装修水电可以选择走顶，也可以选择走地：如果选水电走顶，出现漏水问题能及时发现，还能降低一定维修成本，但水电走顶需要花费的装修材料也更多一些，施工难度相对来讲也更大；水电走地使用到的材料会相对少一些，但是后期如果维修会比较麻烦，难度也比较大。
