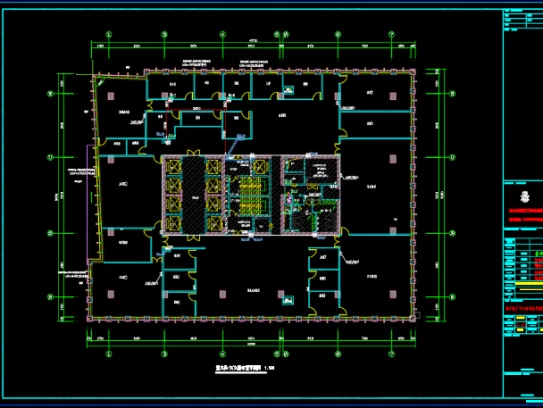

正规水电安装图（正规水电安装图片）

怎么看水电安装图?求水电安装图纸符号?

1、以下是一些常见的水电安装图纸符号：SC：钢管PC：PVC聚乙烯阻燃性塑料管CT：桥架WC：沿墙暗敷设WS：沿墙明敷设CC：沿顶板暗敷设CE：沿顶板明敷F：暗敷在地板内YJV：电缆SYV：电视线PE：接地（黄绿相兼）PEN：接零（蓝色）3项线(火线)：A项（黄）、B项（绿）这些符号在图纸中用于表示不同的设备和材料，以及它们的安装方式和位置。

2、在审视水电安装图时，通常需要基于现有水电基础设施进行改造。注意检查预留的电源线是否已加装软管保护。在地面布管时，应确保管道走向横平竖直，强电线路与强电线路间最小间距应为5厘米，强电与弱电间最小间距应为15厘米。尽量避免在水槽和厨房地面下方走线，同时在厨房墙面避免水平走管。

3、看懂水电安装图纸的方法如下：了解图纸符号：基础符号：例如SC代表焊接钢管，PC代表PVC聚乙烯阻燃性塑料管，CT代表桥架，MR代表金属线槽，PR代表塑制线槽等。敷设方式：如WC代表沿墙暗敷设，WS代表沿墙明敷设，CC代表沿顶板暗敷设，F代表暗敷在地板内，CE代表沿顶板明敷等。

水电安装走天花好,还是走地面好?

1、水电线路走天花比走地更好。以下是具体原因和注意事项：电线布局 优先走天花：室内电线的布局应尽量把握“走顶不走地”的原则。能从天花板上走的电路尽量从上边走，这样设计主要是为了便于日后的检修和维护。如果电线出现问题，通过天花板检修比破坏地面更为简单和方便。

2、从节省材料和人工费方面考虑的话，水电安装走地面比较划算。如果水电走天花的话，人需要伸手干活，比较累，而且耗时长，但是走地面的话，降低了施工难度，缩短了施工工期，而且最主要的是很多水电师傅比较熟练地面走线施工技能。(2)水电安装走地面的缺点 水电安装走地面的话，最大的不足就是维护成本高。

3、水电线路走天花还是走地，主要取决于具体的装修需求和场景。以下是对两种方式的详细分析：走天花（顶部）的优点：维修方便：水管或电线若出现问题，由于它们位于顶部，因此更容易检测和修复，无需破坏地面。避免地面开槽：走天花可以避免在地面开槽，从而减少了对地面结构的破坏。

4、水电线路走天花还是走地 水管：建议走天花。水管走天花便于后期维修，因为所有接头都在顶子上，若出现问题，打开顶子即可一目了然，维修方便。同时，水管走天花还能避免地面开槽，减少地面破坏。电线：建议走地。电线走地开槽方便，布线也相对简单。但需注意，电线应套管走地，确保安全。

正规水电安装图(尺寸明细图解)

1、家装水电定位尺寸明细如下：门口区域，插座通常设置在门外监控、充电等位置，高度为1300mm；开关则用于控制玄关、客厅等灯光。玄关灯控插座开关距离地面15\~30cm。鞋柜底部插座距离地面30cm。弱电箱距离地面30cm，强电箱距离地面170cm。厨房区域，台面插座高度为1300mm，建议至少设置四个以上插座，且用四平方电线单独做回路。

2、家用设备出水口的安装定位尺寸 - 公共水池进水口的位置高度通常离地45厘米左右，因此在安装浴室柜时，地板砖的高度应适当，既不会太低，导致面盆使用不便，也不会太高，影响使用舒适度。同时，要确定左右位置，避免过于偏移，这取决于浴室柜的宽度。

3、家用设备出水口的安装定位尺寸 公共水池进水口的位置 高度离地45 cm左右，所以安装浴室柜时地板砖的高度是合适的，在浴室柜的地板上不会太低，对着面盆也不会太高。还要确定左右位置，以免太偏。左右位置取决于浴室柜的宽度。
