一套详细的智能化弱电系统CAD图纸分享,值得收藏学习!

1、作用：在日常设计中，这套图纸可以作为设计模板，帮助弱电工程师或项目经理快速完成弱电系统的设计，提升设计技能和效率。这套图纸不仅具有高度的专业性，而且详细规范，是弱电工程师或项目经理提升设计水平和效率的重要资源。

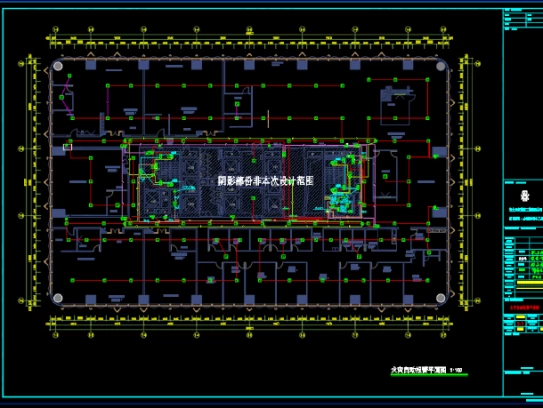

2、这套图纸涵盖了系统设计的多个重要组成部分：系统拓扑图、设计说明、平面图、管路图、大样图等。它包括了视频监控、综合布线、网络、机房工程、门禁、信息发布、指挥中心、公共广播和会议等10个常用子系统，满足智能化弱电设计的主流需求。

3、图纸设计说明 首先，让我们看看图纸的机房设计说明。设计说明需要详细阐述机房的设计标准和质量要求，当无法用符号表示时，需要用文字说明。通过阅读设计说明，可以大致了解项目概况，并理解设计师的设计意图。系统拓扑图 系统拓扑图可以直观地反映系统中各个接口的连接原理，以及大致了解弱电系统的数量。

4、安防和IT厂商图标：分享了北美、欧洲和中国主流安防和IT厂商的图标，方便在设计和学习中快速识别和应用。注意：以上内容可能并不包含所有智能化弱电系统的图、图标库，且部分厂商图标库尚待更新。但已提供的内容对学习和设计智能化弱电系统具有极高的参考价值，值得收藏和深入研究。

5、桥架施工方面，中心机房内网格桥架的安装得到详细说明。机柜规格为W600*D1000*H2000和W600*D1200*H2000，顶板与底板设有走线孔，弱电线缆自上方进线，强电线缆自下方进线。前后门采用高密度网孔板，开孔率高达70%。

怎么用cad画变压器图纸

具体如下： 三视图的绘制 开始变压器装配图的绘制。首先要绘制的主视图，用直尺测量图纸上主视图底部个元器 件的尺寸。根据尺寸绘制，在绘制过程中灵活运用各种命令尽量使绘图变得简单。

首先打开CAD，进入到模型模式。然后使用绘图工具，去绘制电器元器件，将没有的都绘制出块。然后选中绘制的电器元器件，输入W命令，点击回车。然后在弹出来的窗口，点击选择对象按钮，选中一下元器件。之后设置好保存的位置，以便一会使用，点击【确定】按钮。

两个环连一起，要是箱变的话就加一个方框。变压器（Transformer）是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。

中望cad画变压器图形符号，首先打开中望CAD，在界面的右下角选择经典版，采用软件左侧的绘图快捷栏，开始绘制所需要的电气元件，当然也是可以采用快捷键的。

CAD电力系统图画法 明确电力系统和CAD工具基本要点 在绘制CAD电力系统图之前，应了解电力系统的基本构成，包括电源、输电线路、配电变压器、负载等关键元素。同时，应熟练掌握CAD绘图软件的基本操作，如创建图层、设置对象属性、绘制和编辑线条、圆弧、圆等常用图形元素的方法。

打开CAD软件：在计算机上打开您所使用的CAD软件。创建新图层：在CAD软件中，创建一个新的图层来绘制三相平衡系统图。可以为该图层选择一个合适的名称。绘制电源符号：在绘图区域内，使用CAD软件的线条工具绘制电源符号。该符号通常表示三相电源的接入点。

标准电气CAD图纸(A0、A1、A2、A3、A4)图框请麻烦提供一份

1、标准电气CAD图纸用到的图框很难找到合适的，图框每个公司的标准都不一样，个人觉得你是所用的这么专业的图框，自己绘制一些也不需要很长时间啊，先设计一个A4，然后使用缩放，一会就可以把图框设计出来啦，下次用也方便，不需要对CAD图框进行更改。

2、在CAD中绘制标准电气CAD图纸时，首先你需要确定图纸的尺寸。例如，A3尺寸的图纸大小为297x420毫米。你可以通过以下步骤来设置绘图区域：点击菜单栏中的“格式”选项，然后选择“图形界限”，接着输入坐标（0，0）作为起点，再输入坐标（297，420）以设定边界。

3、图框尺寸： A0：841mm × 1189mm A1：594mm × 841mm A2：420mm × 594mm A3：297mm × 420mm A4：210mm × 297mm 标题栏设计： 位置：通常位于图纸的右下角或左下角。 内容：包括图纸编号、项目名称、设计人员、审核人员、日期等关键信息。

4、- A0图框尺寸：841mm × 1189mm - A1图框尺寸：594mm × 841mm - A2图框尺寸：420mm × 594mm - A3图框尺寸：297mm × 420mm - A4图框尺寸：210mm × 297mm 标题栏和明细栏样式：标题栏通常位于图框的顶部，用于显示项目名称、图纸编号、版本等信息。

5、标准的CAD图纸尺寸和样式非常明确。A系列图框尺寸从大到小分别为A0（1189mm*841mm）、A1（841mm*594mm）、A2（594mm*420mm）、A3（420mm*297mm）和A4（297mm*210mm）。每个图框中，标题栏的标准尺寸固定为180mm*48mm，文字高度通常在3-5mm之间。
