室内水电安装设计图（室内水电安装设计图装修好了）

房子要装修了,物业说要装修设计图,水电图,这怎么画呀

把将户型作为一个整体来考虑，哪里要水管，哪里需要电管。只有有了大概的了解和设计，才能画图。水管主要布置的区域，如阳台、卫生间、厨房等。用电的地方也比较多，有必要仔细考虑家庭的需要，方便个人的使用习惯，如插座电源、墙壁空调电源、桌子电源、厨房电器电源、电视路由器电源等。

获取平面图：首先，你需要从物业或开发商处获取房屋的基础平面图，这通常是房屋设计的原始图纸，包括了房间的布局、墙体位置等基本信息。了解物业要求：与物业沟通，明确他们对水电改造图的具体要求，比如图纸的详细程度、需要标注的内容等。

水电改造图的绘制 获取房屋平面图：首先，需要从装修团队或设计师处获取房屋的平面图，这是绘制水电改造图的基础。标记水电位置：在平面图上，根据装修设计和实际需求，标记出所有水龙头、插座、开关、灯具、燃气热水器等水电设备的位置。绘制线路图：根据水电设备的位置，绘制出水管和电路的走向图。

100平改水电一般多少钱毛坯房水电走线安装图

新房、毛坯房还是二手房装修，水电改造是必不可少的工程项目之一。因此，在装修房子时，大家需要了解水电改造的费用。对于100平方米的房子，水电改造的价格大约在5000至6000元之间。下面我们来详细了解100平米改水电的一般费用。

在中国大陆地区，一般来说，改造100平米的毛坯房的水电费用大约在5万元至3万元之间。

制作水电走线设计图的费用一般在1000元至2000元之间，具体价格还会受到设计师经验和地区差异的影响。接下来是水电改造的具体费用。水电改造包括水管、电线、开关插座等的安装和布线。根据不同地区的市场价格，水电改造的费用大致在每平方米200元至300元之间。

2018新房水电怎么改造室内装修电路走线图

1、设计：在开始水电改造之前，需要业主、设计师、水电师傅等相关人员一起到现场定位，确保所有的线和管横平竖直，方便未来的维修和安装。 开槽：在开槽过程中，要注意不要破坏墙面的承重结构，避免墙面开裂。 埋入管线：在埋入管线时，要确保电路施工图纸的准确性，图纸上要标明导线规格及开关、插座位置。

2、新房水电怎么改造按照居室设计图和用户需求进行设计注意事项：定位时需要业主、设计师、水电师傅、地暖师傅、中央空调安装师傅一同到现场。一般来说，所有的线和管必须横平竖直，这样留照片存档后，就很容易找到每根线和每根管具体的位置和走向，方便以后的维修和安装。

3、房子装修水电预算清单强电安装价格及所需材料房子在装修的时候，水电的装修是非常重要的，所以大家要注意强电安装预算，以及安装强电所需要的材料。所需材料：暗管：35/米；明管：25/米；其他材料：PVC线加厚冷弯管，电线。价格定位：阻燃电工管内穿线不超过3根，如超3根每米加5元。

4、施工价格对于清包，材料方面我们需要更加注意，另外人工费用一般是35元/平米，再算上材料的使用，费用是在70-85元/平米之间，不过因为面积不同，水电改造费用也会不一样，一般是80平米五六千元，120平米是八九千元。

5、卧室电路卧室电路改造一般包括电源线、照明线、空调线、线和电脑线。床头柜的上方预留电源线口，并采用5孔插线板带开关为宜，可以减少床头灯没开关的麻烦。

6、能穿不单对于一些能够穿过墙的电线，尽量就不要单独走一条线路，因为那样会绕线，以客厅和卧室为例，一般线路都是从客厅穿墙过去，并将其分配到每个卧室的插座位置。

正规水电安装图(尺寸明细图解)

家装水电定位尺寸明细如下：门口区域，插座通常设置在门外监控、充电等位置，高度为1300mm；开关则用于控制玄关、客厅等灯光。玄关灯控插座开关距离地面15\~30cm。鞋柜底部插座距离地面30cm。弱电箱距离地面30cm，强电箱距离地面170cm。厨房区域，台面插座高度为1300mm，建议至少设置四个以上插座，且用四平方电线单独做回路。

家用设备出水口的安装定位尺寸 - 公共水池进水口的位置高度通常离地45厘米左右，因此在安装浴室柜时，地板砖的高度应适当，既不会太低，导致面盆使用不便，也不会太高，影响使用舒适度。同时，要确定左右位置，避免过于偏移，这取决于浴室柜的宽度。

家用设备出水口的安装定位尺寸 公共水池进水口的位置 高度离地45 cm左右，所以安装浴室柜时地板砖的高度是合适的，在浴室柜的地板上不会太低，对着面盆也不会太高。还要确定左右位置，以免太偏。左右位置取决于浴室柜的宽度。

玄关、客厅、阳台、餐厅、主卧等水电安装尺寸明细。玄关 进门开关插座离地135cm（各预留两个）。鞋柜底部插座尺寸离地30cm（预留一个）。玄关灯控插座开关，安装尺寸离地15~30cm。弱电箱离地30cm，强电箱离地大概170cm。

家装水电安装尺寸详解 热水器安装尺寸解析 燃气热水器进出水口高度150厘米左右，左热右冷，中心间距15厘米左右，具体依品牌而定。电热水器进出水口高度160厘米左右，中心间距根据品牌定制。半包热水器，水口整体往上延伸至房高。

家装水电安装预留标准尺寸如下：客厅插座： 电视墙插座的高度应在50cm左右。 挂式液晶电视信号接口和电源插座高度在120cm左右。 沙发左右所对应墙上的插座高度在40cm左右。卧室插座： 床头的双控开关和插座高度应在80cm左右。 空调挂机插座高度在190cm左右。

求问家装水电路图怎么画?

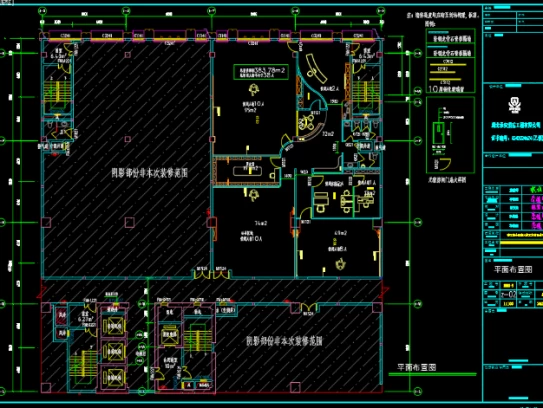

家装水电路图的绘制可以按照以下步骤进行：绘制房屋平面图 首先，你需要准备一张详细的房屋平面图。这张图应该包括房间布局、门窗位置以及墙壁结构等基本信息。这是绘制水电路图的基础，确保后续的设计能够与实际房屋结构相匹配。

按照实际布置的线路，照样在原始结构图或平面布置图上画出来。标明每根管线离墙距离，标明电路专线，标明冷热水管（或用不同颜色表示冷热水）。绘制完毕以后，设计师签字认可、业主签字认可、水电工签字认可。一式两份，装修公司工程部存档一份，业主一份。

水电走线应遵循横平竖直的原则，这种方法不仅使得线路更加美观，而且也简化了施工过程。 点点走线法在成本上较为节省，但线路较为杂乱，一旦出现故障，将来的维修工作会较为复杂。 水电走墙也是一种可行的方法，它的施工难度较小，且后期维护方便。

楼房水电设计安装图纸怎么看

1、水施图 总说明：首先查看总说明，了解预埋套管的型号、材料以及特殊要求。例如，进出地下室剪力墙、板、水池等位置使用的是柔性防水套管，其他地方可能是刚性防水套管或普通套管。系统图：接着查看系统图，获取套管直径的大小及安装标高信息。大样图及水井图：仔细查看大样图及水井图，这些图纸会给出立管的套管及各种预留孔的坐标位置。

2、这个是表示接地母线，图中这里没有结构地梁作为自然接地体，只有采用-50×5热镀锌扁钢做人工接地体。这个符号表示由上引来，这里表示防雷接地的引下线，是利用建筑柱筋作引下线。这个符号表示接地，有时在防雷接地系统表示有测试点，具体看一下你施工图上的图例说明。

3、熟悉立、平面图纸：了解建筑的整体布局、尺寸、标高等信息。掌握所有建筑图纸：包括结构图纸、水电图纸、设备安装图纸等，全面了解建筑的设计意图和施工要求。重点掌握桩基础施工图纸：如《桩基础平面图》，了解桩基础的类型、数量、位置等关键信息。

4、楼房装修时水电的布置方法如下：合理进行设计 确定电器和厨卫设备：需要提前确定家里所需的电器和厨卫设备，如油烟机、燃气热水器、水槽等，并结合自己的生活习惯确定它们的位置。 确定插座和上下水口位置：根据电器和厨卫设备的位置，确定插座、电源和上水下口的位置。

5、只能是建立辅助图层，依次给同一规格的管道标注，然后在EXCEL中将标注一一相加，有些垂直于平面图而无法标注的也要依实际加入。然后再标注另一规格，再到EXCEL中相加。这些标注只是做预结算用的，平时不用可以关闭图层，而不影响图纸的使用。
